Schaltanlagensystem Sona
Das Schaltanlagensystem Sona bietet typgeprüfte Niederspannungsschaltanlagen nach IEC 61439-2 / DIN EN 61439-2, VDE 0660-600-2. Geprüft ist außerdem der Störlichtbogenschutz nach DIN EN 61641, VDE 0660 Teil 500-2.
Leistung

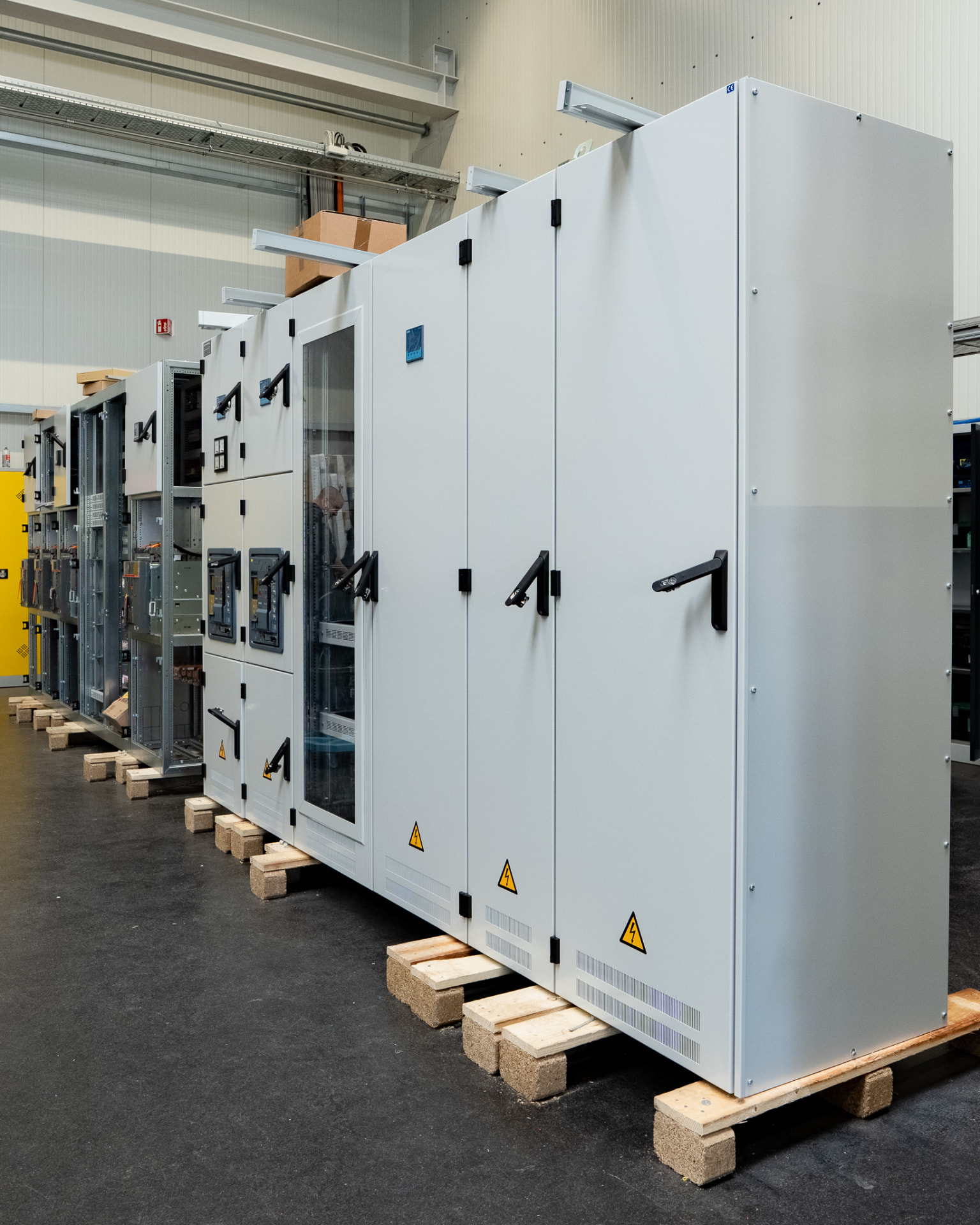

Niederspannungsschaltanlagen
Typgeprüfte Energieverteilung mit dem System Sona – Planung, Fertigung, Aufbau und Wartung.
Niederspannungsschaltanlagen
SONN plant, fertigt, errichtet und wartet Niederspannungsschaltanlagen für Energieversorgungsnetze. Das System Sona umfasst Anlagen bis 690 V und 5000 A mit Bauartnachweis nach IEC 61439-2.
Aufbau und Ausführungsvarianten
Verfügbar sind Bauform 1 bis Bauform 4, Kombifelder mit steckbaren und festen Montageplatten, Kassetten in Schubeinsatztechnik sowie Installationsverteiler. Die Anlagen lassen sich an gängige Sammelschienensysteme anbinden.
Schaltgeräte und Komponenten
Wir verwenden Schaltgeräte von Siemens, ABB, Schneider, Hager, Jean Müller, Efen und Mitsubishi. Die Auswahl richten wir nach dem Anlagen- und Selektivitätskonzept aus.
Schnittstelle zur Mittelspannung
Niederspannungsschaltanlagen planen wir passend zur vorgelagerten Mittelspannungsanlage. Zu Schaltanlagen bis 35 kV, SONA Typ V und aktivem Störlichtbogenschutz finden Sie Details auf unserer Seite Mittelspannungstechnik.
Service und Wartung
Wir warten, prüfen und erweitern bestehende Niederspannungsanlagen – inklusive Dokumentation und Abstimmung von Stillstandszeiten.
Weitere Leistungen
Mittelspannungstechnik
Schaltanlagen, Trafo- und Netzstationen bis 35 kV – Planung, Bau und Inbetriebnahme.
Industrietechnik
Schaltschrankbau, Industrieautomation und Energieverteilung für Produktion und Logistik.
Prüf- und Messdienstleistungen
Prüfungen nach DGUV Vorschrift 3, Thermografie, Netzanalyse und Kabelzertifizierung mit kalibrierten Messgeräten.
Häufige Fragen
Der Bauartnachweis der Schaltanlage ist durch Prüfungen belegt. Das umfasst unter anderem Erwärmung, Kurzschlussfestigkeit und Schutzmaßnahmen.
Ja – wir prüfen Bauform, Sammelschienensystem und Selektivität und fertigen passende Felder oder Kassetten.
Das System Sona umfasst Niederspannungsschaltanlagen bis 690 V und 5000 A. Die angegebene Kurzschlussfestigkeit beträgt bis zu 150 kA für eine Sekunde.
Verfügbar sind Bauform 1 bis 4, Kombifelder mit steckbaren und festen Montageplatten, Kassetten in Schubeinsatztechnik und Installationsverteiler.
Der Störlichtbogenschutz des Systems Sona ist nach DIN EN 61641, VDE 0660 Teil 500-2 geprüft.
System Sona
Sona-Ausführungen für die Niederspannungs-Energieverteilung
Je nach Nennstrom, Bauform und Einbausituation setzen wir unterschiedliche Sona-Ausführungen ein.
Typ „V“
bis 5000 A
Sedotec Vamocon
Typ „R“
bis 4000 A
Rittal
Typ „W“
System Hager / Weber
Kombifelder & Montageplatten
Typ „H“
1600 A
Installationsverteiler Hager
Typ „RB“
1600 A
Rahmenbau
